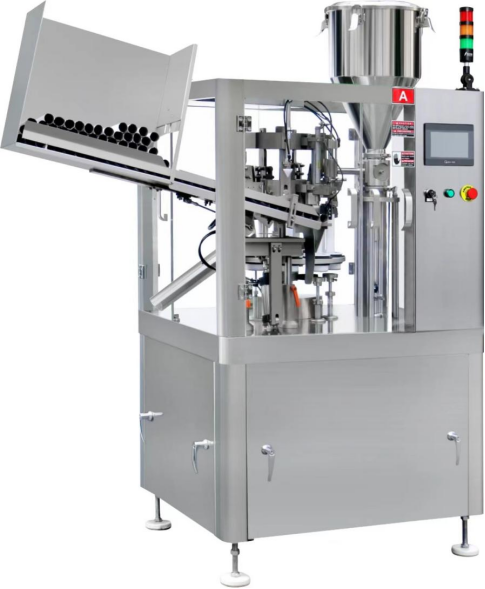

Тубонаполнительная машина HX-60L из китая
1. Принцип работы：
Шланг аккуратно помещается в вместительный бункер для труб. После автоматического устройства подачи шланг после выравнивания автоматически вставляется в позиционирующую матрицу, а позиционирующая матрица вращается вместе с поворотным столом и остается в разных рабочих положениях. Заполняемая паста помещается в закрывающуюся коническую бочку, а клапан количественного наполнения поршневого типа, непосредственно соединенный с бочкой, точно и автоматически впрыскивается в пустую трубку, периодически оставаясь на станции наполнения, а большой лоток продолжает вращаться. Шланг, который был заполнен пастой, быстро перемещается на станцию правки, а затем переводится в механическое ручное положение для герметизации алюминиевой трубки и завершения кодирования.
2．структурные характеристики
(1) Структурный дизайн
Эта машина полностью отражает передовой дизайн, надежность и рациональность требований GMP к фармацевтическому оборудованию, уделяет внимание ориентированности на человека и снижает человеческий фактор в процессе использования оборудования. Автоматическая подача тюбика, автоматическое позиционирование направления тюбика, заполнение, запайка, нумерация партий, выход готового продукта, использование рычажной конструкции, все действия выполняются одновременно.
(2) Интуитивное управление оборудованием
Настройка температуры нагрева, скорость производства оборудования, отображение ошибок, завершение работы и т. д. отображаются непосредственно на панели управления, а настройка рабочих параметров оборудования может выполняться непосредственно на панели. Панель управления оснащена плексигласом, а общая открытая конструкция оборудования позволяет оператору легко наблюдать за работой досмотрового оборудования в любое время.
(3) Функция позволяет легко настроить конструкцию хвоста.
Машина может непосредственно выполнять термосварку и герметизацию всей пластиковой трубы и композитной трубы, а также две стороны металлической трубы, такие как алюминиевая труба, трехсторонний складной хвост и седлообразную складную кромку. Форма и размер уплотнения могут быть удобно и точно отрегулированы в соответствии с потребностями пользователя.
(4) Полностью соответствуют требованиям к лекарствам и косметике для процесса наполнения
Машина компактна и может использоваться до 1S от наполнения до запечатывания, а также может использоваться в сложных формах запечатывания.
а) Убедитесь, что процесс наполнения не загрязнен. Все материалы, контактирующие с лекарством, изготовлены из высококачественной нержавеющей стали, а поверхность контакта полностью отполирована.
б) Высокая точность наполнения. В этой машине используется надежный дозирующий клапан поршневого типа, который удобен и надежен в регулировке нагрузки и обладает высокой точностью.
c) Узел наполнения легко разбирается, а корпус клапана бункера, поршень и инъекционная головка могут быть быстро разобраны, что легко чистить, дезинфицировать и стерилизовать.
d) Машина принимает подъем и наполнение, а инъекционная насадка может быть вставлена в трубу, чтобы обеспечить эффективную инъекцию и предотвратить попадание жидкости на стенку шланга и влияние на явление уплотнения.
e) Установлено устройство продувки воздухом, чтобы предотвратить вытягивание нити вязкой жидкостью, что влияет на точность запайки и наполнения.
f) Принять эластичные и натяжные чашки для обеспечения постоянной высоты
g) Автоматическая система подбора цвета с вращением чаши шагового привода для автоматического сравнения труб эллиптической и другой формы.
h) Режим механической передачи системы впрыска обеспечивает стабильность нагрузки
i) В шланге используется оригинальный швейцарский нагнетатель горячего воздуха LEISTER, внутренняя стенка трубы герметизируется горячим воздухом, а внешняя стенка трубы охлаждается циркуляцией холодной воды. Гарантированный красивый запечатывающий эффект
j) В алюминиевой трубе используется многопозиционный высокоточный манипулятор для завершения складывания и кодирования на разных станциях.
l) автоматическое управление ПЛК, видимая рамка высокой четкости
m) Легко реализовать связь между эмульгатором и разливочной машиной, а операция замены размера и диаметра проста и понятна.
n) Заполнение и запечатывание номера партии выполняется автоматически, с автоматической верхней трубкой, автоматической продувкой внутренней трубки, автоматической маркировкой, функцией автоматического заполнения и запечатывания.
o) Он может выполнять бесступенчатое регулирование скорости преобразования частоты для реализации автоматического количественного контроля объема производства.
p) Автоматическая печать номера партии, визуальное отображение и управление человеко-машинным интерфейсом
r) кулачковая индексация
s) С аварийной сигнализацией, открытой дверью, устройством автоматической остановки при механической перегрузке.
t) Впрыск использует комбинацию продувки и резки для обеспечения наполнения материалов с высокой вязкостью.
u) Дополнительная система смешивания материала колонного типа с автоматическим контролем температуры
v) Точный контроль без бескамерного наполнения
(5) Ходовая часть уплотнительного манипулятора использует японскую направляющую. Самосмазывающийся подшипник установлен на скользящем валу на верхней и нижней сторонах захвата. Трансмиссия надежная, вибрации и шума не возникает, загрязнений нет.
(6) Автоматическая машина для наполнения и укупорки использует систему бесступенчатого регулирования скорости с преобразованием частоты, а рабочая операция реализует скоординированное управление рычажным механизмом, что позволяет достичь более высокой скорости производства. Пневматическая система управления устанавливает прецизионный фильтр и поддерживает определенное стабильное давление.
(7) Предохранительная муфта установлена на главном приводе, что может эффективно реализовать защиту от перегрузки.
(8) Высокая эффективность и энергосберегающая производственная мощность. Машина имеет надежную систему передачи, высокую точность наполнения, передовую форму уплотнения и эффективную производственную мощность.
(9) Красивый внешний вид и простота очистки. Машина имеет красивый внешний вид, полировку и очистку нержавеющей стали, компактную конструкцию, легко чистится столешница и полностью соответствует требованиям GMP для фармацевтического производства.
3. Основные технические параметры:
Материал шланга: металлическая трубка
Диапазон наполнения: 5–200 мл/шт. (регулируемый)
Точность заполнения: ≤ ± 1%
рабочая скорость: 30-40 об/мин
диаметр шланга: Φ13-Φ35мм
длина шланга: 200 мм
Мощность: 380 В (опционально)
рабочее давление: 0,55-0,65 МПа
соответствующий двигатель: 1,5 кВт
Размеры: 1500 × 1000 × 2000 мм
Вес машины: 800 кг
