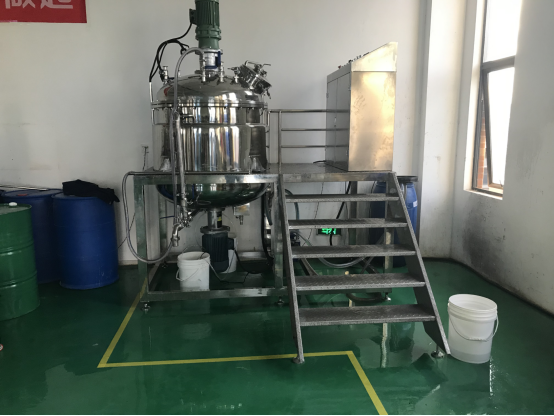

Вакуумный гомогенизатор HXMB-1800L из Китая

Номер

Узел и часть

Описание содержания проекта

Примечание:

1

основной горшок

Рабочий объем 1500л, полный объем 1800л,

1)

внутренний горшок

Материал SUS316, толщина стенки 6 мм, степень вакуума -0,09 МПа (манометрическое давление)

Полировка внутренней поверхности 300#, пассивация

2)

пиджак

Материал SUS304, толщина стенки 4 мм, рабочее давление≤0,3 МПа (манометрическое давление)

3)

Изоляция

толщина 25 mm

4)

оболочка

Материал SUS304, толщина стенки 4 мм

Полировка внешней поверхности 300#

5)

поддерживать

Материал SUS304, подвесная опора

6)

крышка кастрюли

Материал SUS316, толщина стенки 6 мм, овальная головка. Комплектация: загрузочный порт с фильтром, вакуумметр, вакуумный порт, порт освещения (с прожектором), смотровое отверстие (с очистителем), загрузочная воронка 25л, внешний диаметр дозирующего отверстия 34мм. С чистящим шариком-распылителем горловина кастрюли закрывается силиконовыми полосками.

7)

размешать

Скребковое перемешивание рамы, материал SUS316L, скорость перемешивания 0 ~ 120 об / мин, регулировка скорости преобразования частоты;

Мотор-редуктор использует продукцию Jiangsu Wuxi Chipeng Group Company мощностью 4 кВт;

Уплотнение вала перемешивания и вала гомогенизации имеет каркасное уплотнение.

Материал скребка ПТФЭ

Установите две фиксированные пульпы

8)

гомогенизатор

Гомогенизатор ножничного типа установлен в эксцентричном положении дна; мощность двигателя гомогенизатора составляет 15 кВт, скорость гомогенизации составляет 0–3000 об/мин, а скорость регулируется преобразованием частоты; уплотнение вала гомогенизатора имеет механическое уплотнение с водяным охлаждением и циркуляционным насосом, гомогенизатор оснащен В нижней части корпуса горшка гомогенизирующий вал, гомогенизирующий ротор и статор изготовлены из материала SUS316. Материал всасывается со стороны гомогенизатора, срезается на высокой скорости ротором, а затем выбрасывается из верхней части статора по трубе, чтобы попасть в бак из верхней части бака для формирования внешней циркуляции.

В форме более низкой гомогенизации гомогенный двигатель марки Wuxi Qipeng

9)

вход и выход материалы

Подача: вакуумное всасывание жидкого материала, подача и выгрузка твердого материала через люк, гомогенизатор циркулирует по трубопроводу для выгрузки материала, а также может быть оснащен разгрузочным насосом для выгрузки материала.

2

вакуумная система

Водокольцевой вакуумный насос, мощность 4 кВт, объем выхлопа 40 м³/ч, степень вакуума составляет -0,09 МПа (манометрическое давление) при нормальной температуре, оснащен буферным вакуумным резервуаром из нержавеющей стали и резервуаром для воды объемом около 30 л, нет необходимости в циркуляции воды.

3

Система отопления и охлаждения

 Он использует электрический нагрев 36 кВт (термопарный нагревательный стержень) или паровой нагрев, а внешняя рубашка имеет вход и выход воды, которые могут быть подключены к охлаждающей воде для охлаждения.

Водяной электрический нагрев обычно составляет 0-95° в качестве среды, масляный теплоноситель обычно составляет 0-299° в качестве среды, а паровой нагрев обычно составляет 0-150°.°

4

Система открытия

Отвинтить крышку (для обслуживания)

5

электрическое управление

Корпус шкафа управления изготовлен из тонкой пластины SUS304, которая имеет кнопочное управление; преобразователь частоты использует марку Shenzhen Yidrive; основные электрические компоненты используют марку Chint; прибор управления может устанавливать желаемую температуру в любое время и может одновременно отображать фактическую температуру.Благодаря цифровому реле времени для перемешивания и гомогенизации рабочее время перемешивания и гомогенизации можно установить в любое время.

6

стеллаж, платформа

Материал каркаса - Q235, а ступенчатая панель - штампованная плита SUS304;

Перила и поручни изготовлены из нержавеющей стали.

7

система защиты безопасности

Автоматическое отключение питания и отключение при перегрузке перемешивания и гомогенизации; автоматический сброс избыточного давления в рубашке оборудования; электрическая система управления с кнопкой аварийной остановки, которая в аварийной ситуации может быть немедленно отключена; электропитание: трехфазное 380В, 50Гц

8

Размеры и вес

2000mmX2000mmX3000mm

вес：2000KG
