ПРИНЦИП ДЕЙСТВИЯ

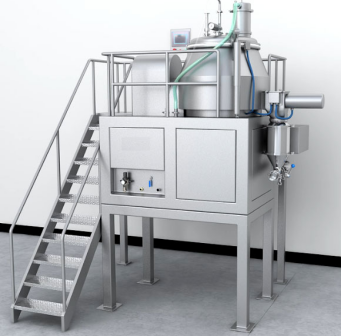

Смеситель-гранулятор предназначен для эфективного смешения порошкообразных материалов и внесения в полученную смесь гранулирующей жидкости (увлажнителя) с целью получения влажного гранулята лекарственного препарата. Процесс смешения осуществляется при вращении лопастной мешалки, а процесс гранулирования - при подаче увлажнителя методом налива или распылением через форсунку при одновременном вращении лопастной мешалки и крыличатки.
Особенности:
По конструкции основной емкости состоится из цилидрической и конической части, внизу соединеные по закругленому углу для удаления застойной зоны.
лопастная мешалка Z-образная для эфективного перемешивания.
Открытие крышки с защитным устройством.
Мешалка и крыличатка гранулирования герметируются механическим и воздушным.
Скорость вращения мешалки и крыличатки регулируется с помощью частотника.
Встроенный калибратор, который установлен на выходе, возможен одновременно измельчает при выгрузке:
Технические характеристики на
|
наименование |
параметры |
|
модель |
GM-100 |
|
Полный объем (L) |
100 |
|
Рабочий объем (L) |
40~80 |
|
Разовая загрузка (кг., по расчет плотности 0.5 кг/дм.) |
20-40 |
|
Скорость вращения мешалки (обр. в мин) |
5-287 |
|
Мощность электродвигателя смешения (кВт) |
7.5 |
|
Скорость дробилки (обр. в мин) |
1000-2800 |
|
Мощность электродвигателя дробилки(кВт) |
3 |
|
Эл. питание |
380V, 50Hz, 3Ph+G(5 wires) |
|
Давление сжатого воздуха: |
0.5-0.8 мПа |
|
Расходы сжатого воздуха: |
12 куб. м. в час |
|
Масса (кг.) |
800 |
Спецификация:
|
наименование |
базовая комплектация |
|
Каркас машины |
Окрашенный, сваренная швеллера с уголком, обшивка из нерж. стали SUS304 |
|
Панель подключения воды и воздуха |
Блок фильтрации и редукции СЖ, вход воды диаметром 25, выход воды диаметром 25 |
|
Компоненты загрузки |
ручная загрузка, фильтр для выброса воздуха, бункер загрузки увлажнителя |
|
Материалы, контак-щие с продуктами |
-- нерж. стали SUS304 |
|
крышка |
Ручка зажима, всп. механиз открытия, осмотровое окошко со скребком, фильтр для выброса, штуцер мойки, штуцер подачи увлажнителя, Толщина крышки: t=6mm |
|
Корпус котла |
С рубашкой для охлаждения, |
|
выгрузка |
Пневмотический клапан выгрузки, двойная блокировка (электромагнитная и механическая) |
|
Основные детали перемешивания |
Двухсторонее перемешивание , Механическая и пневмотическая герметизация Z-образная мешалка, Регулирование скорости засчет частотника |
|
Детали дробилки |
Механическая и пневмотическая герметизация, Крестовые ножи, Регулирование скорости засчет частотника |
|
Детали подачи увлажнителя |
Ручная загрузка через бункер с клапаном |
|
калибратор |
Встроенный, в комплекте с 3 сетками (Опция) |
|
Контрольная система |
Сенсорный экран Siemens TP700, электро-пневмо- контрольный шкаф, сигнализатор, аварийная кнопка, PLC Siemens S7-200, частотник Schneider, пневмотики AIRTAC |
|
Параметры показывания и контроля |
Настройка и показывание скорости перемешивания Настройка и показывание времение перемешивания Настройка и показывание скорости дробилки Настройка времени подачи увлажнителя Настройка времени гранулирования |
|
Функция контроля |
Контроль ПЛК, режим по ручному и автом. контролю, контроль калибровки(опция), контроль мойки Контроль и измерение I/O Настройка рецептов, технологические данные изменяются и сохраняются. Контроль по записи графика Распечатка Запись в карту SD |
|
Доступ права |
Многоступенчатый, максксимально 5 степени. |
|
Запись сигнализации |
Недостаточно давления Перегрузка перемешивания Перегрузка дбробления Не закрывается крышка Не закрывается выгрузка Незакрывается контрольного шкафа Авария частотника и питания |
