1. Введение в производительность оборудования

Описание принципа работы всей машины

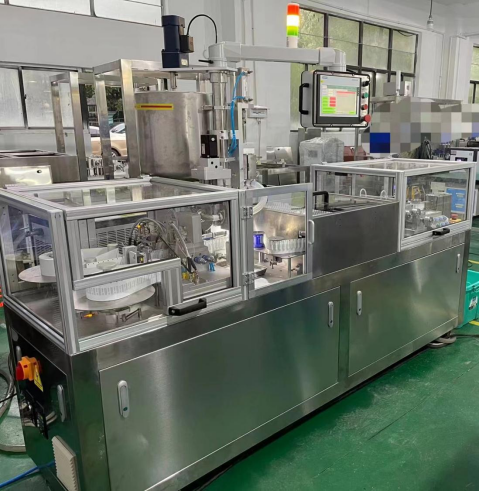

Автоматическая линия для наполнения суппозиториев HXSJ-S имеет стабильные и эффективные производственные процессы, такие как изготовление ленты, наполнение, замораживание и запечатывание, для завершения всего процесса изготовления суппозиториев с производственной мощностью 1000-1500 капсул в час.

Производственный процесс:

Начиная с автоматического формирования оболочки суппозиториев до станции наполнения жидкими лекарствами, возвратно-поступательного охлаждения и затвердевания (из жидкого состояния в твердое), непрерывной герметизации, передачи номера партии и резки готовой продукции (количество срезаемых зерен может быть установлено произвольно на сенсорный экран, 1-10 случайных вырезов)

1.1 Процесс изготовления раковины

    Рулонный упаковочный материал (ПВХ/ПЭ) поступает в зону формования через зажимной механизм, а затем проходит через форму для предварительного нагрева → форму для нагрева → формовочную форму → форму для выдувания → форму для выдувания и формования.

1.2 Заполнение

    Погружное наполнение используется для наполнения сформированного суппозитория за один раз, точность наполнения составляет ± 2%, наполнительный цилиндр оснащен системой электрического нагрева и сохранения тепла, внутренний резервуар резервуара для хранения жидкости изготовлен из нержавеющей стали 316L, и верхняя часть оснащена двигателем для перемешивания, чтобы сделать лекарство в однородном состоянии, лекарство в бочке с материалом поступает в наполнительную головку через высокоточный насос для наполнения.После одного заполнения оставшееся лекарство циркулирует в бочку с сырьем через другой конец для следующей начинки.

1.3 Охлаждение и формовка

Наполненные суппозитории непрерывно поступают в охлаждающую камеру для непрерывной циркуляции и непрерывного охлаждения, а суппозитории в охлаждающей камере охлаждаются и формуются с использованием непрерывной циркуляции возвратно-поступательного орбитального охлаждения.

1.4 Обрезка хвоста

     Охлажденный твердый суппозиторий поступает в зону запайки: форма для запечатывания (запечатывание) → форма для маркировки (печать номера партии) → процесс обрезки треугольного ножа (обрезка нижнего края) → обрезка ножа по пунктирной линии (разрыв линии рта) → варочная поверхность (обрезка верхней сторона) ) → считать готовые разрезы.

2. Краткое описание функций

2.1 Автоматическая линия по производству суппозиториев HXSJ-S подходит для производства суппозиториев особой формы, таких как пулеобразная головка и торпеда, которые могут соответствовать производству суппозиториев вашей компании. (Пресс-форма может быть открыта в соответствии с требуемыми спецификациями пресс-формы)

2.2 Оборудование оснащено программируемым управлением ПЛК и человеко-машинным интерфейсом, что обеспечивает простоту эксплуатации, удобство настройки, точный контроль температуры и стабильную работу.

2.3 Температура пресс-формы оснащена датчиком температуры и микрокомпьютерной системой управления для реализации высокоточного постоянного контроля температуры.

2.4 Емкость для хранения жидкости изготовлена из нержавеющей стали 316L с соответствующим объемом, функциями сохранения тепла и нагрева, а также точным контролем температуры; емкость для хранения оснащена устройством для перемешивания, чтобы обеспечить однородность жидкого лекарства в бочке в любое время. ; Резервуар для хранения жидкости соединен с механизмом наполнения трубопроводами, Жидкое лекарство теплоизолировано и циркулирует, чтобы обеспечить текучесть жидкого лекарства и удовлетворить потребности в наполнении.

2.5 Он использует подключаемый линейный механизм наполнения, который точно позиционируется, не капает лекарство и не висит на стене; измерение одного зерна составляет 0,5-5 мл, а погрешность наполнения составляет ± 2%.

3.2.6 Непрерывное охлаждение и придание формы, после наполнения оболочка суппозитория может быть полностью охлаждена и придана форма для осуществления преобразования жидкость-твердое состояние.

2.7 Непрерывное изготовление ленты и непрерывное запечатывание, номер партии печатается сам по себе в процессе запечатывания, запечатывание должно быть хорошо запечатано, а внешний вид должен быть аккуратным.

Конструкция проста и разумна, а эксплуатация и техническое обслуживание удобны.

3. Руководство по изготовлению

     Автоматическая линия для наполнения суппозиториев HXSJ-S имеет ровные сварные швы и отсутствие дефектов, таких как подрезы, шлак и брызги.

    Вся машина прошла надежную антикоррозионную обработку. Поверхность оборудования изготовлена из нержавеющей стали 304 и алюминиевого сплава, она гладкая и легко моется.

Электрические компоненты, аксессуары, двигатели и т. д. используют отечественные и зарубежные высококачественные бренды.

Убедитесь, что оборудование выглядит красиво и работает бесперебойно.

4. Безопасность оборудования

Машина имеет достаточно устройств безопасности, чтобы гарантировать, что оператор не пострадает во время работы.

5. Преимущества оборудования

5.1 Высокая точность заполнения

Корпус впрыскивающего плунжерного насоса был обработан по специальной технологии, так что эффективность уплотнения между поршнем наполнения и корпусом насоса лучше, а дозировка наполнения более точная. Доза может быть точно настроена для одного зерна.

5.2 Интегрированная структура сдвига треугольной пунктирной линией

Сделайте так, чтобы треугольник и пунктирная линия полностью совпадали, чтобы скорлупу можно было легко оторвать.

5.3 Система ножниц с шаговым двигателем

Вместо утомительной ручной регулировки хода он прост в эксплуатации, точен в позиционировании, стабилен в работе и повышает эффективность.

5.4 Система охлаждения

В системе охлаждения этой машины используется новейшая технология циркуляционного охлаждения, которая решает проблему выпадения шлака и легкого разрушения на краю, когда лекарство разрывается на части. Температура регулируется.

5.5 Предварительный нагрев перед герметизацией

Охлажденный твердый суппозиторий поступает в зону герметизации: предварительный нагрев формы (предварительный нагрев) → нагрев герметизирующей формы (запайка) → маркировка формы (печать номера партии) → треугольный нож (срезание нижнего края) пунктирная линия (проведение линии отрыва) → варочная панель (Обрезать верхний край) → Подсчитать рез.

5.6 Система регулировки скорости смесительного барабана

Из-за разной вязкости матрицы лекарственного средства фиксированный эффект перемешивания может не обеспечить равномерного перемешивания лекарственного средства перед наполнением, что влияет на содержание лекарственного средства в готовом суппозитории.

5.7 Функция обнаружения ПЛК

С помощью функции онлайн-мониторинга ПЛК он может выполнять самопроверку и сигнализировать о сбое в работе, а также синхронно отображать причину сбоя, чтобы облегчить оператору своевременное устранение неполадок.

5.8 Заправочная часть оснащена системой снятия статического электричества.

Примечание: Если образовавшаяся пустая оболочка не содержит этого устройства до того, как она достигнет положения заполнения, часть, расположенная ближе к верхней части оболочки, поднимется на небольшую высоту вдоль внутренней стенки пустой оболочки под действием электростатической силы при заполнении емкости. небольшое количество лекарства, и может достичь уплотнения штифта Таким образом, это повлияет на качество последующего уплотнения.

5.9 Наполнительная часть не имеет крепления к стене

Корпус насоса для наполнения оборудования имеет высокую точность, хороший эффект уплотнения, гладкую внутреннюю стенку и хорошую стабильность.

И добиться долгосрочной работы без явления настенного зависания.

5.10 Простота в эксплуатации

Высота поста управления разумно спроектирована, и машина простa.

6.Parameters list of HXSJ-S
