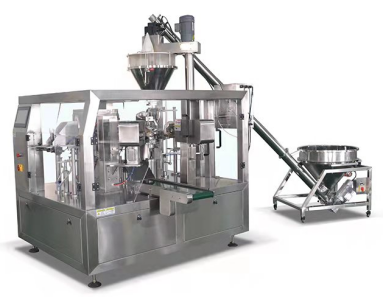

Автоматическая упаковочная машина с подачей в готовые пакеты для упаковки лекарственых сыпучих, порошкообразных, жидких, пастообразных и жидких с твёрдыми элементами продуктов из Китая.

Машина в готовые пакеты для для упаковки сыпучих, порошкообразных, жидких, пастообразных и жидких с твёрдыми элементами продуктов (зависит от используемого типа дозатора) в готовые пакеты типа сашет и дой-пак (DOY PAC), пакеты могут быть с евроотверстием для подвешивания пакета, штуцером на углу или застежкой (зиппером).

Упаковочная машина роторного типа предназначена для упаковки сыпучих, порошкообразных, жидких, пастообразных и жидких с твёрдыми элементами продуктов (зависит от используемого типа дозатора) в готовые пакеты типа сашет и дой-пак (DOY PAC), пакеты могут быть с евроотверстием для подвешивания пакета, штуцером на углу или застежкой (зиппером).
Упаковочный материал — многослойные полимерные плёнки, бумага, ламинированная полиэтиленом, и другие термо свариваемые материалы. Машина комплектуется пневматическими и электронными компонентами ведущих мировых производителей. Упаковочная машина PG8-200 представляет собой автомат роторного типа с 8 рабочими станциями. Благодаря такому количеству станций возможно устанавливать на машину различные узлы дополнительных опций. На автомате продукт заполняется в пакет с последующей запайкой и печатью даты на шве пакета.

Продукты для упаковки……
- майонез, кетчуп, соуса, горчица, дрессинги
— сок, сметана, йогурт, сгущённое молоко, варенье, джемы, десерты
— специи, чай, кофе, какао, сухие супы сухие завтраки, каши, пудинги
— кондитерские изделия, печенье, снеки, семечки, орехи, пряники, конфеты,драже
— шампуни, бальзамы, кондиционер для белья, жидкое мыло, порошок стиральный
— колбаски, тёртый сыр, копчености
— крема, маски для лица, краска для волос, скрабы, порошкообразные лекарства,

— корма, консервы для животных

 Техническое описание автоматической упаковочной машины с подачей пакетов серии GMB



обзор

Полностью автоматическая упаковочная машина с подачей пакетов сочетает в себе конструктивные характеристики современного упаковочного оборудования в стране и за рубежом в той же отрасли и полностью автоматическую систему управления, которая относится к новому поколению высокотехнологичных продуктов. Продукт широко используется в пищевой, медицинской, химической, ветеринарной промышленности (в соответствии со стандартами GMP) и других отраслях промышленности и экспортируется по всему миру.

Главная особенность

1、 Автоматическая упаковочная машина пакетного типа заменяет традиционную ручную упаковку, реализует автоматизацию производства упаковки продукции предприятия , повышает эффективность производства предприятия и значительно снижает себестоимость продукции .

2、 Машина соответствует гигиеническим стандартам оборудования для пищевой промышленности . Стандарт GMP для ветеринарного оборудования. Все части машины , контактирующие с материалами , и упаковочные пакеты изготовлены из материалов, отвечающих гигиеническим требованиям к продуктам питания и лекарствам для обеспечения гигиены и безопасности продуктов питания и лекарств .

3、 Машины поставляются в различных комплектациях . Его можно применять к сборным мешкам и бумажным мешкам из многослойной композитной пленки, однослойного полиэтилена, полипропилена и т. д. Рисунок готового упаковочного пакета идеален, качество запечатывания хорошее, а качество высокое .

4、 Электрическая система управления оснащена усовершенствованным ПЛК с цветным сенсорным экраном Siemens, дружественным интерфейсом «человек-машина» и простым управлением. Он может быстро и удобно регулировать ширину рамки, скорость упаковки и другие параметры.

5、 Главный двигатель управляется преобразованием частоты , а частота может свободно устанавливаться в определенном диапазоне на цветном сенсорном экране в соответствии с фактическими потребностями во время производства .

6、 в стандартной комплектации оснащена автоматическим устройством обнаружения, которое может определять давление воздуха, отказ контроллера температуры, загрузку мешка в машину , а также то, открыт ли мешок или нет.Он может оценивать состояние машины, контролировать, закодирована ли машина. , наполняется ли устройство для наполнения и устройство для термосваривания . Нужно ли запечатывать, чтобы избежать отходов упаковочных материалов и сырья , что значительно экономит затраты.

7、 Конструкция механической конструкции этой машины компактна, схема системы трансмиссии разумна, а техническое обслуживание удобно.

8、 Чисто механическая связь, встроенная пружина в зажиме машины, оборудование зрелое и стабильное.

u Сфера применения

1. Тип сборного мешка

для сборных мешков из полиэтилена , полиэтилентерефталата , алюминия , полипропилена и других материалов с различными требованиями . Такие как плоские пакеты, стоячие пакеты, пакеты с застежкой-молнией, пакеты с насадками, пакеты для органов и т. д.



2. Тип материала

В соответствии с различными упаковочными материалами можно выбрать различные дозаторы для упаковки различных материалов, таких как гранулы, порошки, жидкости и т. д.

Порошки: сухое молоко, приправы, какао-порошок, пестициды, ветеринарные препараты, стиральный порошок, мука и т. д.

u Технические параметры

1、 Механическая станция: 8 станций

2、 Размер сборного мешка: ширина 8 0 - 200 мм, длина 1 00 - 400 мм .

3、 Диапазон наполнения: 1 0 - 2500 г (в зависимости от типа продукта)

4、 Скорость упаковки: 1 5 - 65 упаковок/мин.

5、 Габариты (Д*Ш*В): 1 890 * 1830 * 1430 мм

6、 Вес машины: 1 400 кг

7、 Расход сжатого воздуха: ≥0,6 м³ / м дюйм ( сжатый воздух предоставляется пользователем)

8、 Источник питания: источник питания привода A C 3 80 В источник питания управления D C 2 4 В

u Основные компоненты

1. Панель управления : в основном состоит из сенсорного экрана, регулятора температуры, выключателя питания, кнопки аварийного останова и т. д.





2. Введение в структуру системы передачи

Рама машины в основном состоит из трансмиссионного вала, внутреннего и внешнего кулачков, двигателя, делителя, вакуумного насоса и так далее.



3. Внедрение процесса центрального поворотного стола и продуктовой станции.

Первая станция: в сумку

Вторая станция: Ленточное кодирование

Третья станция: открыть сумку

Верхняя станция для открывания мешков в основном состоит из двух частей: для открывания мешков и опоры для мешков.

Четвертая станция: наполнение материалом

Пятая станция: зарезервирована

Наполнение материалом (опционально): В зависимости от ситуации эта станция может быть дополнительно заполнена вторичными материалами.

Шестая станция: зарезервирована

Седьмая станция: термосварка

Когда в пакете есть материалы, термосварка закрывает отверстие пакета, чтобы обеспечить качество запечатывания.

Восьмая станция: выход пластика



u Блок-схема работы с восемью станциями





u список конфигурации

серийный номер	имя	марка
1	ПЛК	Немецкий Сименс/Шнайдер
2	сенсорный экран	Немецкий Сименс/Шнайдер
3	инвертор	Герман Шнайдер
4	Кодер	Японский Омрон
5	вакуумный насос	Шанхай Юньван
6	кодирующая машина	Хай И
7	вакуумный фильтр	AirTAC
8	Электромагнитный клапан	Германия Фесто
9	цилиндр	Аиртак, Фестул
10	Модуль контроля температуры	совершенство
11	лох	ХАЙИ
		ХАЙИ
12	кулачковый подшипник	Япония НСК
13	Линейные подшипники	немецкий игус
14	Машинный зажим	усилитель
15	Отопительная труба	усилитель
16	стальное слово	Шэнлун
17	панель	усилитель
18	Толщина верхней пластины	16
19	Толщина нижней пластины	18



 Техническое описание весов опорных винтов



u обзор

Эта машина в основном используется в сочетании с автоматической упаковочной машиной с подачей в пакеты и подходит для всех видов порошков, таких как сухое молоко, мука, кофейный порошок, приправы, добавки, пестициды, удобрения, химикаты и т. д. Можно добавить устройство для всасывания пыли и устройство против утечек. Избегайте утечки порошка и пыли некоторых специальных материалов. Уменьшите количество пыли, чтобы предотвратить капание. Машину можно поднимать и опускать, удобно регулировать высоту загрузочного отверстия, когда оно соответствует упаковочной машине с подачей в пакеты.

u Функции

1、 Детали, контактирующие с материалом, изготовлены из нержавеющей стали SUS304, что полностью соответствует требованиям пищевой и медицинской промышленности.

2、 Необслуживаемый и бесшумный мотор-редуктор, низкий уровень шума и более удобное обслуживание.

3、 Система управления с сенсорным экраном ПЛК стабильна и проста в эксплуатации, с английским интерфейсом дисплея, который удобен для экспорта и использования за границей.

4、 Синхронный механизм перемешивания для предотвращения утечки материала.

5、 Прозрачный бункер позволяет с первого взгляда определить состояние материала.

6、 открываемый силос

7. Благодаря высокоточным средствам обработки двигатель, длинная ось, бункер для материала, дозирующий шнек, чаша для материала и т. д. точно совпадают друг с другом.

8. Мерный стакан и силос соединены быстрозажимным хомутом, который проще в использовании.





u Технические параметры

1、 Вес упаковки 2г-5000г

2、 Скорость упаковки: 1200-3500 упаковок/час

3、 Точность упаковки: ≤±1%

4、 ПЛК системы управления

5、 Силос можно открыть

6、 Напряжение питания: AC380V 50Hz

7、 Мощность машины: 1,5 кВт

8、 Вес машины: 180 кг

9、 Размер узла: 600*800*2200 мм

u Размеры



 список конфигурации

серийный номер	имя	марка
1	Нержавеющая сталь	SUS304
2	ПЛК	Сименс
3	сенсорный экран	Сименс
4	серводвигатель	Китайский университет
5	Драйвер сервера	Китайский университет
6	Мешалка	Тайвань Шиюань
7	Аварийный выключатель	Шнайдер
8	контактор переменного тока	Шнайдер
9	тепловое реле	Шнайдер
10	тензодатчик	AVIC
12	бесконтактный переключатель	Шанхай Пубанг
13	фильтр	Чинт
14	кнопка красной волны	Чинт
15	твердотельное реле	Хизи

 Шнековый питатель типа APT-T3



u обзор

Эта машина используется в сочетании с упаковочными машинами серии GMB для уменьшения пыли , снижения трудоемкости и повышения эффективности работы.

u Функции

1. Силовая часть соединена червячным редуктором, а нижняя — шарнирным фланцем, который легко, удобно и быстро разбирается.

2. На стене силоса установлен антивибрационный двигатель, чтобы предотвратить скопление материала (Примечание: для тех, у кого относительно высокая влажность и эффект вибрационного двигателя не очевиден, его также можно заменить на мешалку).

3. В порту подачи есть регулируемая заслонка, которая может легко регулировать объем подачи.

4. Винт, вал материала и вал двигателя полностью соединены быстрой сборкой, разборка и сборка могут быть завершены в течение двух минут без каких-либо инструментов, а остаточные материалы могут быть тщательно очищены.

5. Оснащен переключателем прямого и обратного хода, что позволяет легко загружать и возвращать материалы без ручной регулировки линии.

6. Силиконовое соединение между силосом и трубой для материала чистое, гигиеничное и легко чистится.

7. Материал простой и съемный в двух секциях (три секции, четыре секции и т. д. можно настроить).

8. Уникальный метод герметизации устраняет проблему, заключающуюся в том, что в традиционные конвейерные подшипники легко попадает порошок.

9. Полностью закрытая работа, отсутствие утечки пыли.

10. При использовании совместно с упаковочной машиной, производимой нашей компанией, запуск и остановка подающей машины автоматически контролируется упаковочной машиной без ручного вмешательства.

11. Колеса с тормозами установлены для легкого перемещения и снижения шума при работе.

12. Толщина спиральных лопастей на входе и выходе составляет 3 мм, что предотвращает деформацию лопастей посторонними предметами.







u Технические параметры







u Размеры



u информация о конфигурации

серийный номер	имя	марка	место происхождения
1	Нержавеющая сталь	SUS304	аутсорсинг
2	Двигатель подачи	Тида	Ханчжоу
3	мотор-редуктор	Чжэцзян Санкай	Чжэцзян
4	вибрационный двигатель	Анбо	Шанхай
5	несущий	ось Луо	Лоян
6	Переключатель вперед и назад	наклонять	Шанхай

 Промышленный пылесос GD/175
