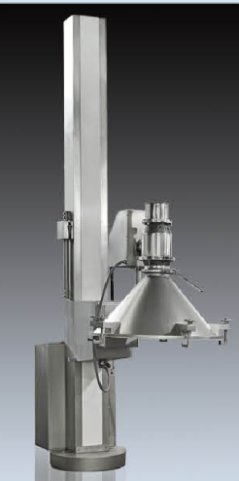

Подъемник –калибратор JTFZ-200
Краткое описание
Назначение:
Подъемник для контейнера сушки предназначен для выгрузки материала из контейнера сушки в псевдосжиженном слое через калибрацию в оборотные емкости. Машина работает надежно без распыления и пересекающего загрязнения.
Механизм работы:
Подъемник для контейнера сушки в комплекте с калибратором состоит из рамы, механизма захвата и поворота бункера, механизма поворота рамы, гидравлической системы и системы управления.
После окончания сушки в псевдосжиженном слое, бункер с материалом выкатывается из сушки, к подъемнику, который спускает механизм захваты и поворота бункера с конусной крышкой конусом наверх. Нижний край конуса стыкуется к верхнему краю бункера и две части соединяются в одно через специальный механизм зажима. бункер поднимается за счет гидравлической системы, бункер поворачивается на 180 градусов, конусная крышка с дисковым клапаном поворачивается вниз. Дальше рама поворачивается горизонтально, чтобы выход дискового клапана точно ориентировался к входу калибратора и приемной емкости. Открывается дисковый клапан и материалы выгружаются. Дальше по очереди вернется к исходному положению: закрывается клапан, поднимается бункер, поворачивается рама, поворачивается бункер, спускается бункер, отсоединяется бункер с конусной крышкой.
Особенности
Контактные части с материалами выполнены из стали 316L(в комплекте идет конусная часть с дисковым клапаном)
Поверхности камеры без видных крепежных частей, переходы гладкие, без застойной зоны
Дисковый клапан имеет специальную конструкцию для защиты случайного открывания, без утечки и застойной зоны, удобен для очистки
Соединение бункера с конусной крышкой с уплотнением без утечки и опыления
Технические характеристики
|
наименование |
параметры |
|
Модель |
JTFZ-200 |
|
Производительность калибратора |
45～450 kg/h |
|
Крупность гранулы |
2-30 мэш |
|
Мощность калибратора |
2.2kw |
|
Мощность подъема |
1.5kw |
|
электропитание |
380V, 50Hz, 3Ph+G(5 wires) |
Спецификация:
|
Наим-нание |
конструкция |
базовая комплектация |
|
Вращающееся шасси |
Поворотное шасси |
- Детали из литой стали, обшивка из нержавеющей стали SUS304 |
|
Поворотный стол |
- Детали из углеродистой стали, обшивка из нержавеющей стали SUS304 |
|
|
Колонна в сборе |
Колонка |
- Передняя колонна, C-образная сталь 140x50x12x14 -Задняя колонна, швеллер стальной 100x4.8x5.3 - Механизм натяжения занавеса и шторка - Масляный цилиндр, внешняя поверхность окрашена и установлена на крепежной пластине масляного цилиндра внутри колонны - 16А-2 двухрядные цепи -Устройство защиты цепи от падения - Пневматическое предохранительное устройство -Верхнее опорное устройство |
|
Устройство ручного ориентации |
Часть контактная |
- Материалы из нержавеющей стали SUS304 |
|
Детали скольжения |
блок скольжения |
- сваренный из углеродистой стали и нержавеющей стали SUS304 - контактирующий с внешним из нержавеющей стали SUS304 |
|
Подъемные части |
Коробка передач |
-из нержавеющей стали SUS304 |
|
-Поворотный двигатель, редуктор, соединительный вал |
||
|
Конусный ковш |
- из нержавеющей стали SUS304 - дисковый затвор DF200 |
|
|
Подвесная часть |
- из нержавеющей стали SUS304 |
|
|
Коробка калибратора |
- из нержавеющей стали SUS304 - двигатель для калибратора |
|
|
Дробильная камера |
-из нержавеющей стали SUS304 |
|
|
Пульт управления |
Базовая структура |
-из нержавеющей стали SUS304 - Нижняя часть - гидравлическая насосная станцию, а верхняя часть – электрокотрольный шкаф - В контрольном шкафу установлены выключатели, реле, преобразователь частоты, контактор , сигнальные индикаторы, кнопка аварийного останова и других устройств управления. |
