Краткое описание
Назначение:
Автоматический смеситель предназначен для получения серии смеси в универсальных БИНах. Цех, имея один смеситель и БИНы с разными вместимостями, может выполнять разные симешивания и опудривания смесей с разными серийными объемами. После смешивания машина может поднимать БИН для разгрузки смеми в другую емкость.
Механизм работы:

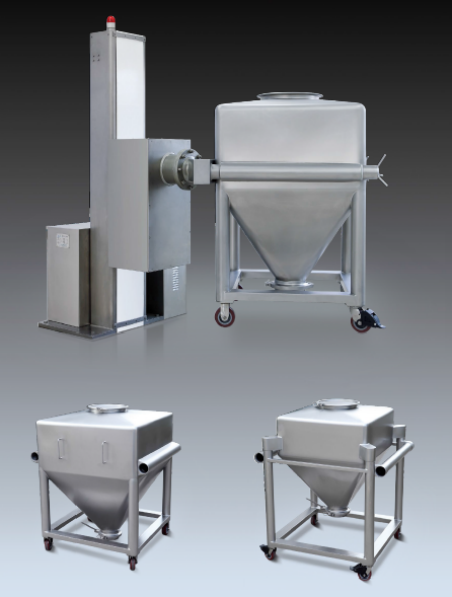

Смеситель состоит из колоны, вилки, гидровлической системы, контрольной системы.
Универсальный БИН, загруженный материалами, вкатывается в вилку, оператор закручивает предохранительные гайки и нажимает на пенеле управления «Старт», смеситель поднимает и вращает БИН. Смеси в БИНе смешивается по назначенным параметрам в программе. По окончании исполнения программы, смеситель останавливается, БИН ориентируется выходом ровно вниз. Дальше в зависимости от следующего действия, БИН спускается на пол для выкатыания или поднимается для выгрузки смеси в другие емкости. Выводится данные работы.
Центр БИНа имеет 30 градусов от оси вращения. Материалы в БИНе осуществляют интенсивныое касательное смешивание для достижения высокой степени смешивания.
Машина соответствует требованиям GMP.
Особенности:
-- Смеситель поставляется с одним BIN
-- Смеситель может работать с БИНами с разными размерами и разными вместимостями
-- После смешивания БИН может подниматься на высоту для выгрузки смеси в другие емкости
-- Равномерность смешивания 99%
-- Загружаемость 50-80%
-- Система контроля на основании PLC, програмируемая
-- Данные технологического процесса записываются и выводятся
-- Защитная система безопасности инфракрасная
Технические характеристики
|
наименование |
параметры |
|
модель |
BINTH-300 |
|
Макс. объем БИНа |
300 L |
|
Полезный объем |
240 L. |
|
Макс. загрузка |
150 kg |
|
Оборот |
3~20 (rpm) |
|
Мощность двигателя вращения |
1.5 kw |
|
Мощность двигателя гидроцилиндра |
1.1 kw |
|
электропитание |
380V, 50Hz, 3Ph+G(5 wires) |
|
Материалы, соприкасающиеся с продуктом |
Нерж. 316 L |
|
шероховатость поверхности соприкасающиеся с продуктом |
Ra ≤ 0.4 µm |
|
шум |
Менее 75 dB(A) |
|
Масса |
~1000 kg |
|
габаритные размеры |
2.5X1.9X2 м. |
Спецификация:
|
наименование |
базовая комплектация |
|
Корпус смесителя |
|
|
стойка |
- Сварены швеллером из стали и горячекатаным швеллером - Антикоррозийная краска на поверхности - Обшивка SUS304 из нержавеющей стали - С мотажными анкерными болтами |
|
Подъемный консоль |
- Обработан толстостенной трубой, - Поверхностная полировка матовая |
|
Бин |
|
|
Материалы, сопр. с продуктом |
-- нерж. стали 316 L |
|
Загрузочной люк |
Ф380 |
|
Корпус БИН |
Р - толщина стенки БИНа - конусный люк для выгрузки с дисковым затвором - с рамкой и колесами |
|
Контрольная система |
|
|
Контрольный шкаф |
- Изготовлен из нерж .стали SUS304 -Контрольная система состоит из сенсорного экрана, преобразователя частоты, автомата, реле, контактора, индикатора тревоги, аварийного выключателя, индуктивного датчика, микропринтера и достальных. |
|
Параметры показывания и контроля |
Настройка и показывание скорости перемешивания Настройка и показывание времение перемешивания Показывание рабочего времение |
|
Функция контроля |
Контроль ПЛК, в ручному и автом. режиме Контроль и измерение I/O Настройка рецептов, технологические данные изменяются и сохраняются. Распечатка данных серии. Ограничивающий доступ персонала в зону смешивания |
|
Доступ права |
Многоступенчатый, максксимально 3 степени. |
|
Запись сигнализации |
-Аварийная остановка -Потеря сигнала при запуске -перегрузка тока -неисправность с преобразователем и источником питания и т. д. |
БИН
